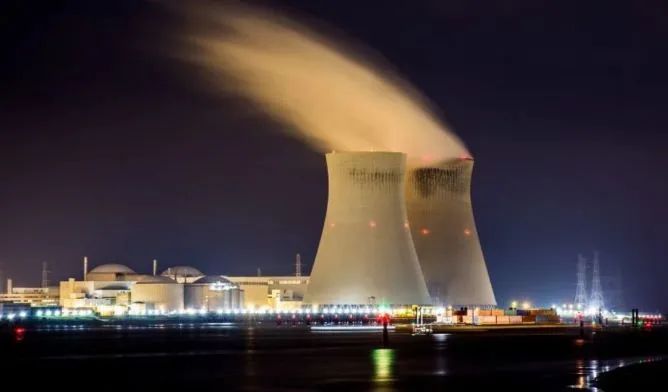

近年来，增材制造在能源领域发挥着越来越重要的作用，比如石油和天然气领域，现在它也被用于核领域。近年来，核电行业日益受到重视，世界核协会的数据显示，2019 年，核电行业在 33 个国家拥有 438 个可运行反应堆，是世界第二大低碳电力来源。

根据美国能源情报署（EIA）的数据，2020 年世界核电总发电量为 25,910 亿千瓦时，占世界总发电量的 10.1%。

为了更好地了解增材制造在核领域的应用发展，国内3D行业媒体南极熊整理了3D打印在核电站中的一些主要用途。

●ORNL 的 3D 打印反应器

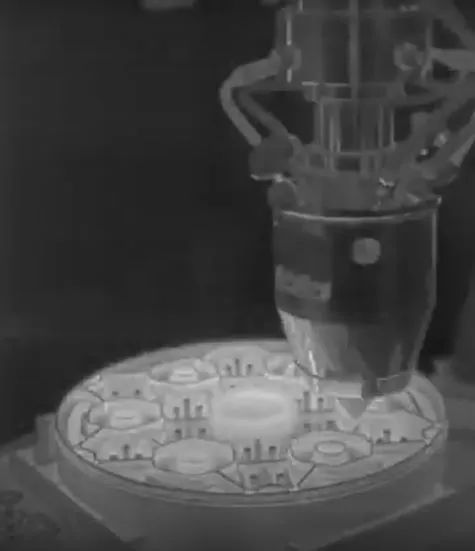

核能和3D打印领域最活跃的参与者之一无疑是美国的橡树岭国家实验室（ORNL），这个团队多年来一直致力于研究增材制造如何影响核电领域。例如，2020 年 5 月，他们展示了第一个反应堆堆芯原型，是通过DED机器3D金属打印的。该项目是“转型挑战反应堆示范”(TCR) 计划的一部分，其目标是在非常短的时间内实现更便宜、更高效的能源系统。这个反应堆堆芯从设计阶段到后期处理只用了三个月时间，打印过程仅仅需要40小时的工作，温度可以达到1,400°C。

●Ultra Safe Nuclear Corporation 与 ORNL 合作开发微型反应堆

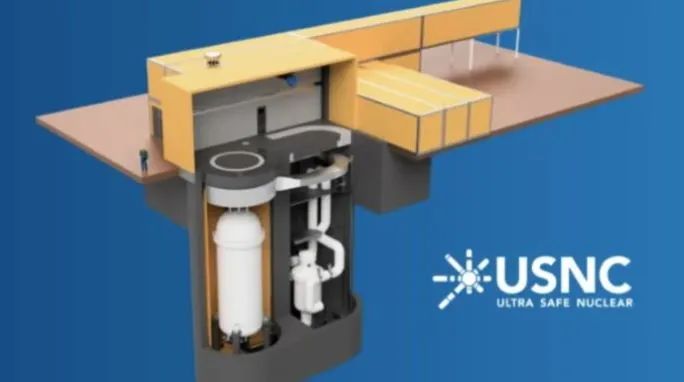

Ultra Safe Nuclear Corporation 是一家美国核公司，旨在开发和整合安全、清洁和具有商业竞争力的核解决方案。2022 年，它宣布计划与橡树岭国家实验室合作，利用后者的增材制造能力推进核电，通过使用Binder Jetting技术来制造微型模块化反应堆。选择增材制造技术能够使团队克服与碳化硅相关的挑战，他们将节省资金并设计处比传统方法更复杂的几何形状。

●Czech Energy公司使用 3D 打印优化供应链
ČEZ 是中欧和东欧最大的公共企业，该公司的核部门与捷克核公司 Škoda JS 合作，选择增材制造技术，优化其自身的供应链问题并减少停机时间。仅一年，他们就使用这项技术生产了 4159 个塑料和金属零件。在新冠病毒和乌克兰战争期间、该公司使用增材制造技术极大的降低了供应链中出现的风险。大型打印机可以生产重达 600 公斤的金属零件，在短时间内更换有缺陷的零件。ČEZ 董事会成员兼核能部门主管 Bohdan Zronek 解释说，几何形状更简单的零件是使用传统方法生产的，复杂的零件可以有3D打印轻松制出。

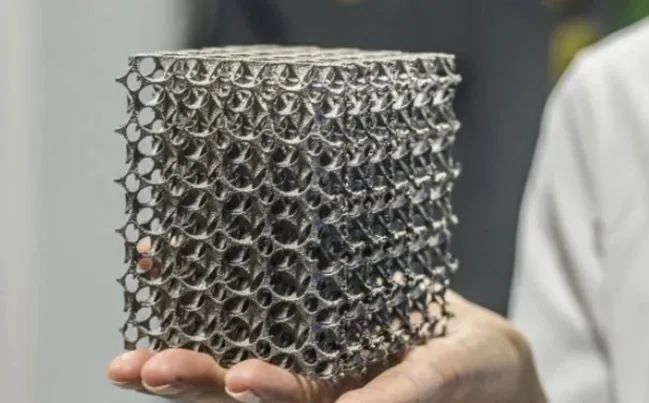

△金属 3D 打印一直是核电企业的首选方法（图片来源：Markforged）

●Alabaman Reactor中的安全关键部件

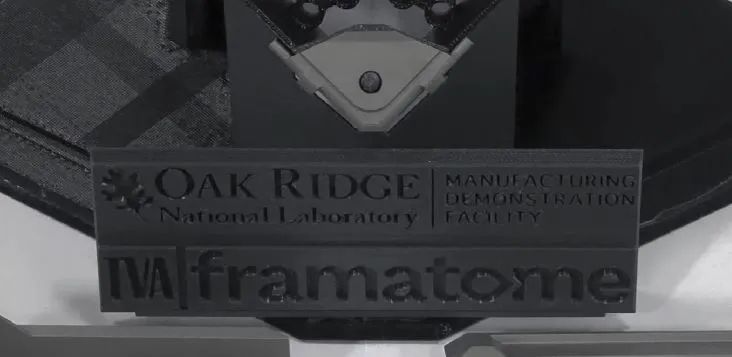

根据 EIA 的数据，美国目前有 93 座运行中的核电站。其中之一是位于阿拉巴马州雅典市的Browns Ferry核电站，这是该国的第二大核电站。在 Plant Unit 2 中，TVA、Framatome 和 DOE 核能办公室资助了位于橡树岭国家实验室 (ORNL) 的转型挑战反应堆 (TCR) 计划，在 2021 年就安装了四个用于核反应堆的 3D 打印燃料组件支架。该项目很有趣，因为它在美国尚属首例，表明可以在高度监管的环境中部署合格的 3D 打印组件，比如核反应堆。安全紧固件是安全关键部件，采用激光粉末床熔合和 TruForm 316 (Fe-271) 制成，TruForm 316 (Fe-271) 是一种由铁、镍、铬和钼组成的金属粉末合金。

●Slovenia的siemens（西门子）：Krško 工厂

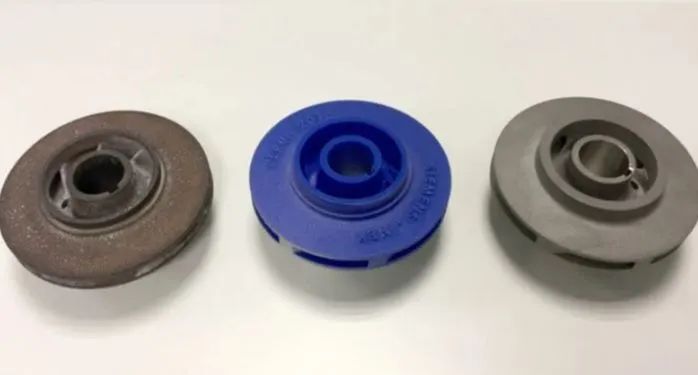

核电站中的第一个 3D 打印和运行部件是西门子生产的。它是Slovenia（斯洛文尼亚） Krško 核电站持续运行的消防泵的直径 108 毫米的金属叶轮，由西门子设计和增材制造。增材制造的使用是必不可少的，因为自该工厂于 1981 年投产以来，原始叶轮一直在运行，而其原始制造商已停业。斯洛文尼亚的西门子团队随后对零件进行逆向工程并创建了一个“数字孪生”，以使用金属增材制造来重建零件。该项目标志着 AM 行业向前迈出了重要一步，因为 3D 打印部件首次展示了安全运行并通过了核电所需的所有测试，核电是最复杂和要求最高的行业之一。

△图片来源：西门子

●Westinghouse Electric（西屋电气）公司通过 3D 打印打造行业第一

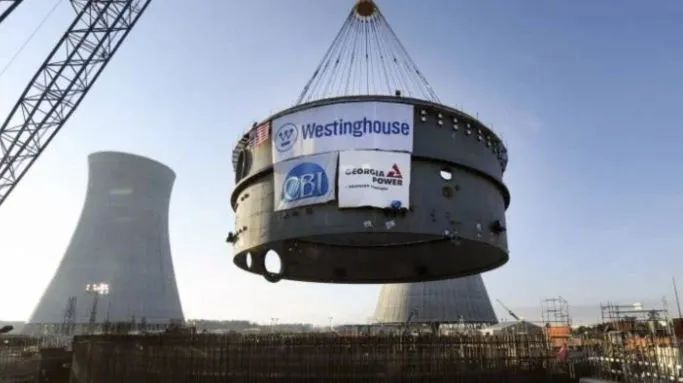

3D打印在功能部件的制造中发挥着重要作用。2020 年，西屋公司在其一个核反应堆中安装了一个使用 3D 打印制作的顶针封堵装置。在当时，这在业内尚属首次。此后，它继续专注于增材制造，两年后再次开辟了新天地，分别在芬兰和瑞典的两个沸水反应堆 (BWR) 装置中安装了 3D 打印的碎片过滤器 ，增强的过滤捕获功能，标志着公司在采用增材制造方面向前迈进了一步。

△照片来源：西屋电气

●法国核公司 Framatome 的 3D 打印

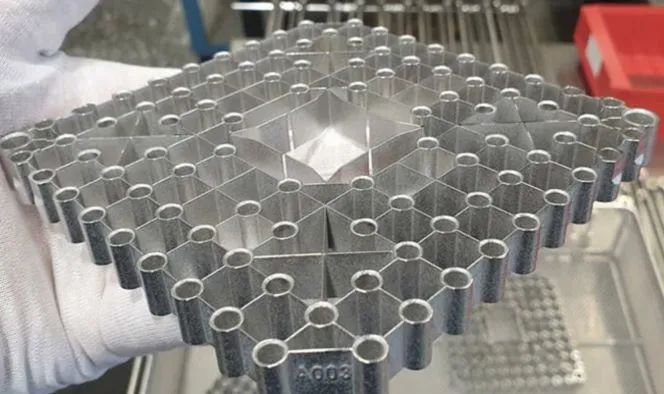

法国跨国公司Framatome宣布已开发出一种 3D 打印不锈钢燃料组件。该产品是在瑞典 Forsmark 的一家核电站生产的，特别是在 Vattenfall。。该部件是一个顶端网格，用于固定燃料棒，金属管中堆放着圆柱形烧结二氧化铀颗粒。它还用于防止大块碎片进入燃料组件。为了生产它，Framatome使用了 3D 激光打印技术，但 Framatome 没有具体说明是哪一种。

△照片来源：Framatome
